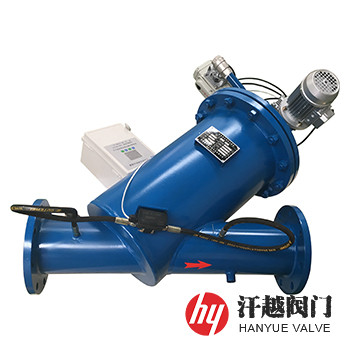

Y型過濾器

: 更新時間2024-04-28 14:07:16; 產品名稱全自動清洗Y型過濾器; 型??????? 號ZQX-Y; 公稱通徑DN40 ~ DN1000; 公稱壓力PN2.5 ~ PN100; 材??????? 質碳鋼、不銹鋼、雙相鋼; 密封形式; 驅動方式

產品詳情

全自動清洗Y型過濾器產品概述

全自動清洗Y型過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，以凈化水質及保護系統其他設備正常運行，并可實現在線全自動刷洗和排污等功能的裝置，其在濾網內安裝了一套清洗刷組件，刷子由電機帶動旋轉，并在它的中部蓋板上設置了一個電動球閥，清洗時，來自電控箱上的時間或壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質，在壓力水的作用下，通過電動球閥排出過濾器，清洗時無斷流。

全自動清洗Y型過濾器工作原理

水流從過濾器的進水口流入，經過不銹鋼絲網后從出水口流出，水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游(進出口)壓差增大，當上下游壓差到達設定值，或達到預設清洗時間時，電控箱上的壓差或時間開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的固體雜質，同時打開電動球閥，污物隨水流從排污口排走，當進出口壓差恢復正常或到達定時器設定時間后，電機停止轉動，電動排污閥延時關閉，整個過程中，水不斷流。

全自動清洗Y型過濾器零件材料

序號	零件名稱	材料名稱
1	殼體	Q235B	20#	304	304L	316	316L
2	過濾網	304	304	304	304L	316	316L
3	中部蓋板	Q235B	Q235B	304	304L	316	316L
4	墊片	聚四氟乙烯、金屬纏繞墊、復合墊、金屬環形墊
5	螺栓螺母	35CrMo	35CrMo	304	304	316	316
6	減速電機	組合件	組合件	組合件	組合件	組合件	組合件
7	刷架	Q235B	Q235B	304	304L	316	316L
8	清洗刷	硬質塑料纖維、骨質豬鬃毛、尼龍、不銹鋼
9	控制箱	組合件	組合件	組合件	組合件	組合件	組合件
10	電動球閥	CF8	CF8	CF8	CF3	CF8M	CF3M
11	壓差開關	組合件	組合件	組合件	組合件	組合件	組合件

全自動清洗Y型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	結構尺寸/mm				排污口尺寸 DN	流量 T/h
公稱壓力 PN	公稱通徑 DN	L	L1	D	d	排污口尺寸 DN	流量 T/h
10 ~ 25 20 (Class150)	50	600	300	159	57	20	≤19
	65	600	300	159	76	20	≤28
	80	600	300	159	89	20	≤50
	100	700	300	219	108	20	≤80
	125	750	340	219	133	25	≤125
	150	900	350	273	159	32	≤180
	200	950	525	325	219	32	≤320
	250	1140	650	406	273	40	≤490
	300	1190	680	406	325	40	≤710
	350	1290	740	457	377	50	≤970
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

全自動清洗Y型過濾器結構圖

全自動清洗Y型過濾器
