止回閥

: 更新時間2023-07-09 07:48:45; 產品名稱; 型??????? 號H41W、H41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

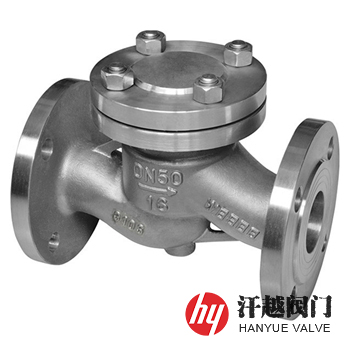

310S止回閥產品概述

310S止回閥是一種閥體和內件采用耐熱鋼310S或S31008及06Cr25Ni20等鑄造或鍛造而成，適合安裝在強耐腐蝕和抗高溫場合，用于自動阻止介質倒流的直通式升降止回閥。該閥閥體的內部流道經弧面過渡至水平環口，而可上下移動地閥瓣則放置在水平環口上方，閥瓣截面呈倒T形，它包括豎桿和可將所述水平環口密封的圓形密封板，閥蓋內側面上設置有允許豎桿插入其內并引導其上下移動的導向套，使用時，閥體水平安裝在管道中，當介質流動時，閥瓣在進口端介質壓力的作用下向上位移，閥門打開，當介質流動停止時，依靠閥瓣的自重和介質逆流壓力，閥瓣向下位移將閥門關閉。本產品主體部件所選用的材料屬高鉻鎳奧氏體不銹鋼，其化學成分中鉻、鎳的質量分數很高，擁有比普通不銹鋼強得多的耐腐蝕性及強的抗氧化性，尤其是在氧化性介質中耐蝕性很好，而且還具有一定的高溫強度，高溫下比普通不銹鋼的強度高，也由于其高溫抗氧化性，因此在耐高溫場合被廣泛應用(使用溫度可達1000℃)。

310S止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
2	閥蓋	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
3	導向套	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
4	閥瓣	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
5	閥座	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
6	密封墊	Graphite	Graphite	Graphite	Graphite	Graphite	Graphite
7	螺栓	A193 B8 Cl.2	A193 B8 Cl.2	A193 B8 Cl.2	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10
8	螺母	A194 8	A194 8	A194 8	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10

310S止回閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

310S止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	90	25	15	130	90
	20	150	95		20	150	95
	25	160	100		25	160	100
	32	180	105		32	180	105
	40	200	110		40	200	110
	50	230	115		50	230	115
	65	290	140		65	290	140
	80	310	170		80	310	170
	100	350	200		100	350	200
	125	400	230		125	400	230
	150	480	255		150	480	260
	200	600	285		200	600	285
	250	650	290		250	650	290
	300	750	300		300	750	300
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

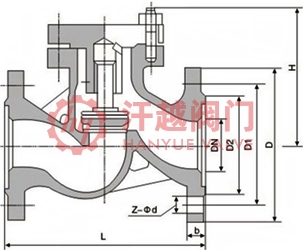

310S止回閥結構圖

310S止回閥

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請提供公稱通徑、公稱壓力、法蘭標準和法蘭密封面形式等，本產品屬臥式升降式止回閥，適應安裝在水平管道上。
