蒸汽減壓閥

: 更新時間2023-05-10 10:20:05; 產品名稱; 型??????? 號Y945H、Y945Y; 公稱通徑DN50~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

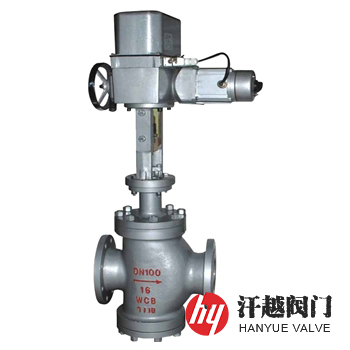

Y945H電動蒸汽減壓閥產品概述

Y945H電動蒸汽減壓閥采用雙閥座和雙錐體閥瓣結構，通過控制閥體內閥瓣升降度來調節蒸汽的流量，將介質的壓力降低，同時借助閥后壓力的作用調節閥瓣的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，以滿足閥后設備在允許壓力范圍內進行使用，即當壓力感應器檢測到閥門壓力指示升高時，閥開度減小，當檢測到閥后壓力減小，閥門開度增大，以滿足控制要求。

Y945H電動蒸汽減壓閥由閥體、閥蓋、閥桿、閥座、壓力平衡式閥瓣以及驅動裝置等部件組成，其可配用ZKZ-BC型或其它類型直行程電動執行器實現遙控和自動控制。本產品主要用于保證蒸汽管路控制作業的安全、可靠，特適合應用在火力發電廠、熱電聯產、輕紡、印染、石油、石化、制糖及相關行業，具有結構合理，工作壽命長，無需常檢修，使用效率高，且調節壓力控制精準、穩定等特點，其減壓比用到0.6較為合適。

Y945H電動蒸汽減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	底蓋	WCB	CF8	CF3	CF8M	CF3M
4	閥座	304	304	304L	316	316L
5	閥瓣	2Cr13	304	304L	316	316L
6	閥桿	2Cr13	304	304L	316	316L
7	導向套	2Cr13	304	304L	316	316L
8	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
9	螺栓	35CrMoA	304	304	316	316
10	螺母	30CrMo	304	304	316	316

Y945H電動蒸汽減壓閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
最高進口壓力(MPa)	1.6	2.5	4.0	6.3	10.0
出口壓力范圍(MPa)	最佳減壓比0.6
設計制造	GB/T 12244-2006 減壓閥一般要求
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

Y945H電動蒸汽減壓閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm				流量系數 Cv
公稱壓力 PN	公稱通徑 DN	L	L1	H	H1	流量系數 Cv
16 ~ 40	50	300	150	880	190	20
	65	340	170	890	205	25
	80	380	190	910	215	50
	100	400	215	950	240	60
	125	430	225	990	275	70
	150	450	230	1090	320	110
	200	500	260	1160	340	150
	250	550	285	1230	370	230
	300	750	395	1370	460	420
	350	850	445	1450	530	540
	400	950	550	1570	660	710
	500	1130	680	1780	800	1020
63 ~ 160	50	300	150	880	200	20
	65	340	170	890	215	25
	80	380	190	910	225	50
	100	400	215	950	250	60
	125	430	225	990	285	70
	150	450	230	1090	330	110
	200	500	260	1160	355	150
	250	550	285	1230	390	230
	300	750	395	1370	480	420
	350	850	445	1450	550	540
	400	950	550	1570	700	710
	500	1130	680	1780	820	1020

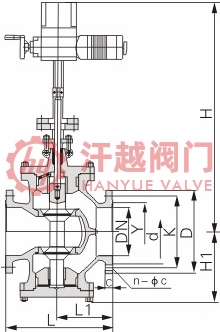

Y945H電動蒸汽減壓閥結構圖

電動雙閥座蒸汽減壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥前閥后壓力、溫度范圍、閥體材質及閥內件等，本產品按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級(零泄漏)標準，配用不同的執行機構可分為普通型和電子型兩種。
