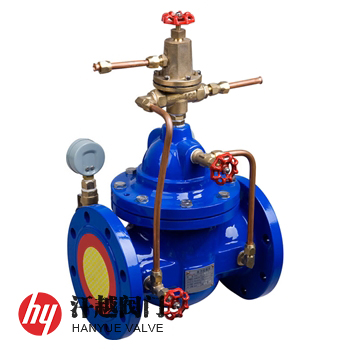

SK800X壓差旁通平衡閥是利用水作用力和調節壓差平衡導閥，自動控制閥門的開度，常用在中央空調導流、供水、回水之間平衡壓差的閥門，使管路中介質保持恒定的壓差值。其由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成，通過壓差控制導閥感應閥門上下游壓差，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而使供、回水管路的壓差穩定在一個設定值上。本產品壓差在一定范圍內可調節。
SK800X壓差旁通平衡閥通過壓差先導閥感應閥門上下游壓差，并控制主閥的開度，壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小，反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大，這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 壓 力 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 50 | 205 | — | 610 | — | 160 | — |
65 | 215 | — | 625 | — | 180 | — | |
80 | 245 | — | 642 | — | 200 | — | |
100 | 292 | — | 750 | — | 270 | — | |
125 | 330 | — | 808 | — | 310 | — | |
150 | 355 | — | 864 | — | 320 | — | |
200 | 495 | — | 1135 | — | 370 | — | |
250 | 600 | — | 1185 | — | 430 | — | |
300 | 698 | — | 1325 | — | 480 | — | |
350 | 787 | — | 1385 | — | 525 | — | |
400 | 914 | — | 1445 | — | 580 | — | |
500 | 978 | — | 1445 | — | 635 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱通徑、公稱壓力、主閥材質、元件和內件材料要求等，本產品設有壓差調整機構，用導閥螺釘調節壓差大小，并設有防松螺釘，按順時針方向轉動導閥調節螺釘，供水和回水間的壓差增加。
