T型過濾器

: 更新時間2023-01-30 21:18:10; 產品名稱; 型??????? 號SRT2; 公稱通徑DN50~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

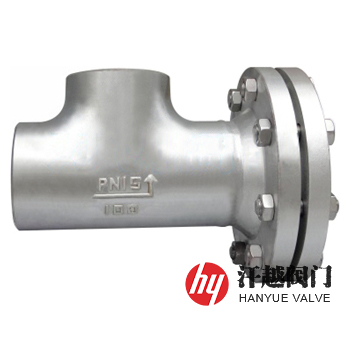

SRT2側流式T型過濾器產品概述

SRT2側流式T型過濾器是一種采用對焊管件中的等徑三通和接管與對焊、帶頸平焊或板式平焊鋼制管法蘭通過焊接工藝焊制而成的加長型側流式T型過濾器，它適用于管線輸送系統中介質流向發生90度變化且過濾面積需要增大的工況場合，是除去管道流體介質中固體顆粒的常用粗過濾設備，當流體進入置有一定規格的濾筒濾網后，其雜質被阻擋，而清潔的濾液則由物料出口流出。本產品與基本型側流式T型過濾器主要的區別在于殼體右部加長，從而增加了過濾面積。

SRT2側流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	1Cr5Mo	304	316	316L
2	接管	20	1Cr5Mo	304	316	316L
3	法蘭	A105	1Cr5Mo	304	316	316L
4	法蘭蓋	Q235B	1Cr5Mo	304	316	316L
5	墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	濾筒濾網	304	304	304	316	316L
7	螺柱	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污螺塞	304	304	304	316	316L

SRT2側流式T型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊端部	GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃

SRT2側流式T型過濾器外形尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸mm			過濾面積 cm²	排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	H	L1	L2	過濾面積 cm²	排污口N 管螺紋
16 ~ 40 (Class150) 20 (Class300) 50	50	64	338	326	210	R ?
	65	76	408	393	295	R ?
	80	86	451	436	406	R ?
	100	105	556	532	520	R ?
	125	124	602	584	870	R ?
	150	143	633	600	940	R ?
	200	178	731	698	1600	R ?
	250	216	817	784	2400	R ?
	300	254	915	882	3000	R ?
	350	279	1043	1010	4000	R ?
	400	305	1106	1073	5000	R ?

SRT2側流式T型過濾器結構圖

加長型側流式T型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明公稱壓力、公稱通徑、殼體材質、濾筒濾網材料等，本產品有加長型正折流式和加長型反折流式兩種，法蘭可采用對焊或板式平焊等，具體詳情請聯系我司銷售技術人員。
