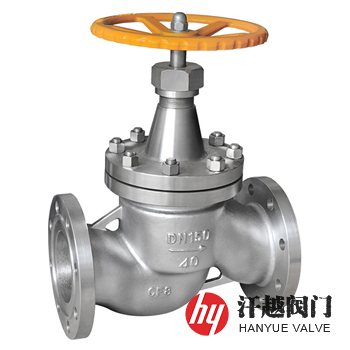

截止閥

: 更新時間2023-06-20 16:30:26; 產品名稱; 型??????? 號J41B、J41F; 公稱通徑DN15~DN300; 公稱壓力; 材??????? 質碳鋼、不銹鋼; 密封形式巴氏合金、聚四氟乙烯; 驅動方式手動、氣動、電動、液動

產品詳情

氨用截止閥產品概述

氨用截止閥是一種閥瓣由閥桿帶動，沿閥座軸線作直線升降運動，適用于使用溫度為-46℃～150℃，工作介質為氨氣、氨水和液氨，端部連接形式為螺紋、焊接和法蘭連接的閥門。該閥結構形式為直通式，閥瓣與閥桿采用銷子、滾珠、閥瓣蓋等方式連接，并有鎖緊結構(如彈簧圈、螺堵等)或采用點焊的方式防止脫落，其閥瓣密封面被設計成平面或錐面等形式，與閥座以線吻合密封，密封面材料選用巴氏合金、聚四氟乙烯等，密封性能好，使用壽命長，而且閥門所有零部件不允許使用銅材質。本產品填料為彈性成型聚四氟乙烯或柔性石墨，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，因此特適合安裝在中低壓氣體輸送管路中，用于氧氣、氮氣、氫氣、氬氣等介質，這些氣體一般都是貯存在專用的高壓氣體儲罐中，使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。

氨用截止閥部件材料

序號	部件名稱	材料名稱
1	閥??????? 體	WCB	CF8	CF3	CF8M	CF3M
2	閥??????? 蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥??????? 桿	2Cr13	304	304L	316	316L
4	閥??????? 瓣	WCB	CF8	CF3	CF8M	CF3M
5	閥??????? 座	2Cr13	304	304L	316	316L
6	密? 封? 面	巴氏合金、聚四氟乙烯
7	壓緊螺母	35	304	304	316	316
8	填??????? 料	GRAPHITE	PTFE	PTFE	PTFE	PTFE
9	墊??????? 片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
10	螺??????? 栓	35CrMoA	304	304	316	316
11	螺??????? 母	30CrMoA	304	304	316	316

氨用截止閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T?26478-2011、GB/T?12235-2007、ASME?B16.34-2013
結構長度	GB/T?12221-2005、ASME?B16.10-2017
法蘭標準	JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017
檢驗試驗	JB/T?9092-1999、API?598-2016
適用溫度	-46℃?~?150℃
使用介質	氨氣、氨水和液氨等

氨用截止閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

氨用截止閥結構圖

氨用截止閥

如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度及法蘭標準等，氨用截止閥有直流、直通、角式三種，具體詳情請咨詢我司銷售人員。
