一、比例調節閥控制器各個部件介紹：

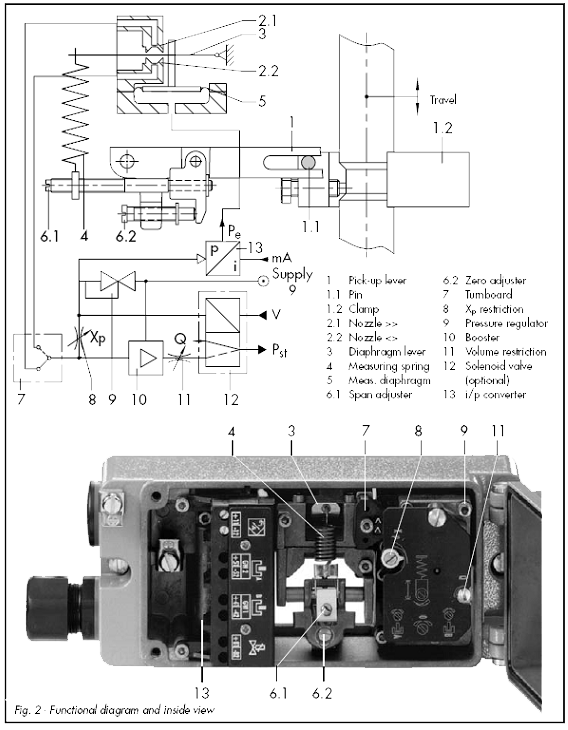

1 反饋桿  1.1 連接銷釘  1.2 連接卡子 2.1 噴嘴, 正作用（> >）2.2 噴 嘴, 反作用（< >） 3 膜片連桿（檔板）  4 測量彈簧  5測量比較膜片 6.1 量程調整螺釘 6.2 零調整螺絲 7 正反作用調整器  8 比例/增益Xp   9氣源壓力調整針閥     10 氣動放大器  11 輸出氣量調整Q  12電磁閥(可選件)  13  I/P轉換器

二、比例調節閥控制器工作原理：

輸入控制電流信號的變化被I/P轉換器按比例轉換為氣動控制信號Pe送給氣動單元，作為控制給定值，來調整閥桿的行程。

氣動控制信號pe在測量比較膜片（5）上的作用力與范圍彈簧（4）的力（閥位反饋力）相比較。如果輸入控制信號引起氣動控制信號pe變化或閥位引起反饋桿（1）變化，膜片連桿使杠桿/擋板（3）與噴嘴（2.1或2.2）的間隙發生變化，產生與偏差相對應的噴嘴背壓?？烧{整氣路轉換塊（7）決定哪個噴嘴工作即決定閥門定位器正反作用。

氣源供給氣動放大器（10）和氣源壓力調整針閥（9），調整后的氣源經比例/增益調整Xp（8）和氣路轉換塊（7）到噴嘴（2.1 或2.2），控制信號或閥位反饋桿（1）變化引起擋板與噴嘴間隙變化，使噴嘴背壓變化并傳到氣動放大器（10），經放大產生輸出信號壓力Pst，再經輸出氣量調整（11）傳送到氣動執行器，使閥位定位在控制信號要求值。

對于直行程控制閥，閥行程是由連接銷釘（1.1）傳遞給反饋桿（1）的；對于角行程控制閥，是在反饋桿上加一個隨動輪，并隨安裝在執行器傳動軸上的凸輪的轉動而位移。最終，反饋桿的線性運動被轉換為范圍彈簧（4）的作用力。

若用于雙作用執行器，閥門定位器則再裝一個反向輸出氣動放大器，將輸出兩個相反的輸出信號壓力（Pst1和Pst2）?？烧{比例/增益Xp（8）和輸出氣量調整針閥Q（11）用來優化定位控制。兩個調整螺釘（6.1和6.2）用來調整零點和量程。

當氣動控制信號（Pe）增加，輸出信號壓力（Pst）可選擇為增加－增加（正作用>>）或增加－減?。ǚ醋饔?/span><>）。作用方向由氣路轉換塊（7）的位置決定，并有相應標記?？稍诂F場調整改變作用方向。
